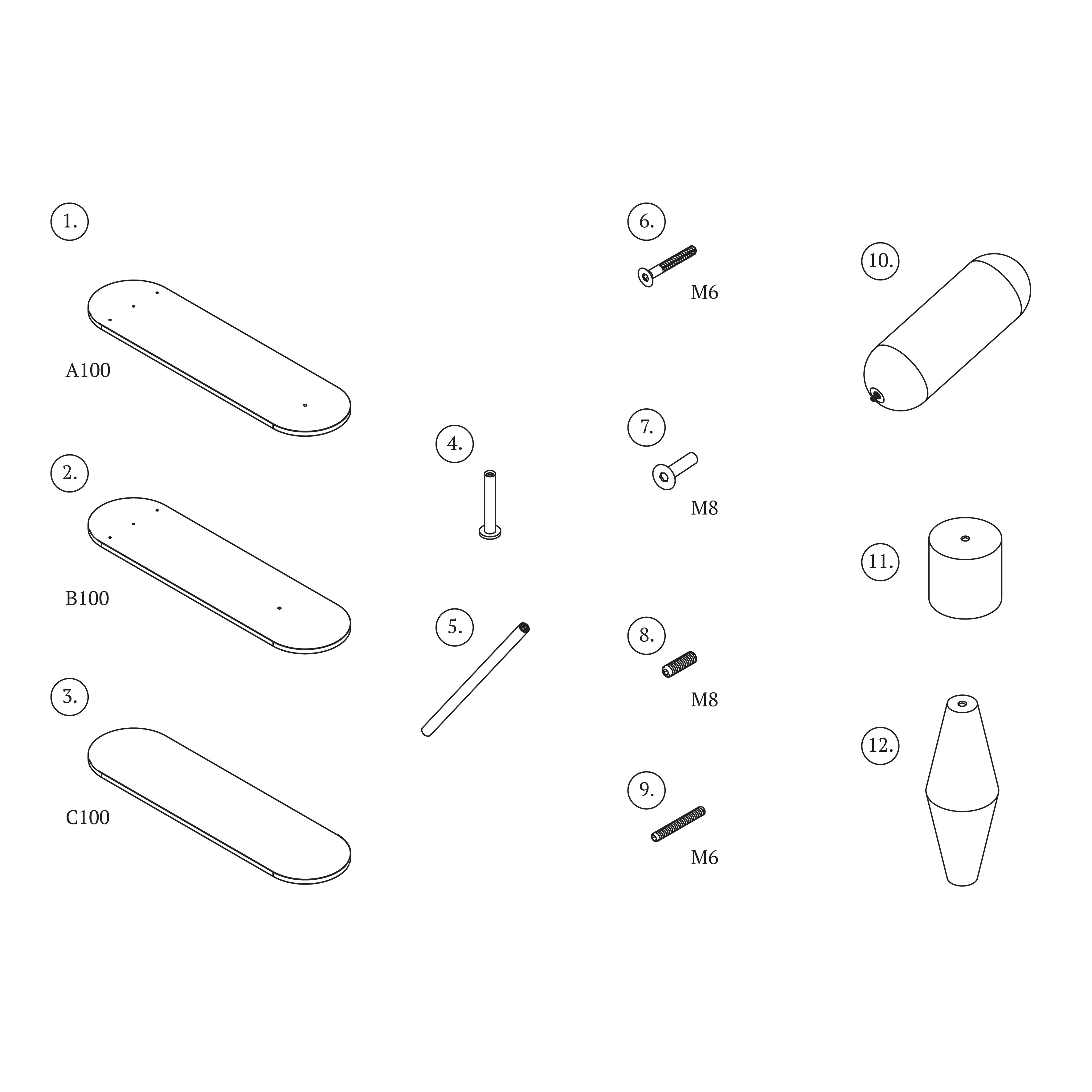

Bereiten Sie die Werkzeuge für die Montage des VAZOO-Regals vor. Für eine effiziente Montage des Bücherregals benötigen Sie: Schrauben und einen Inbusschlüssel, die im Lieferumfang enthalten sind.

Wir beginnen die Montage, indem wir die erste Arbeitsplatte auf eine glatte und saubere Oberfläche legen. Am besten bereiten Sie sich einen Platz auf einem ebenen Boden vor und decken den Montageort mit einer Decke ab. Sie können dies auch auf einem gesaugten, sauberen Teppich tun.

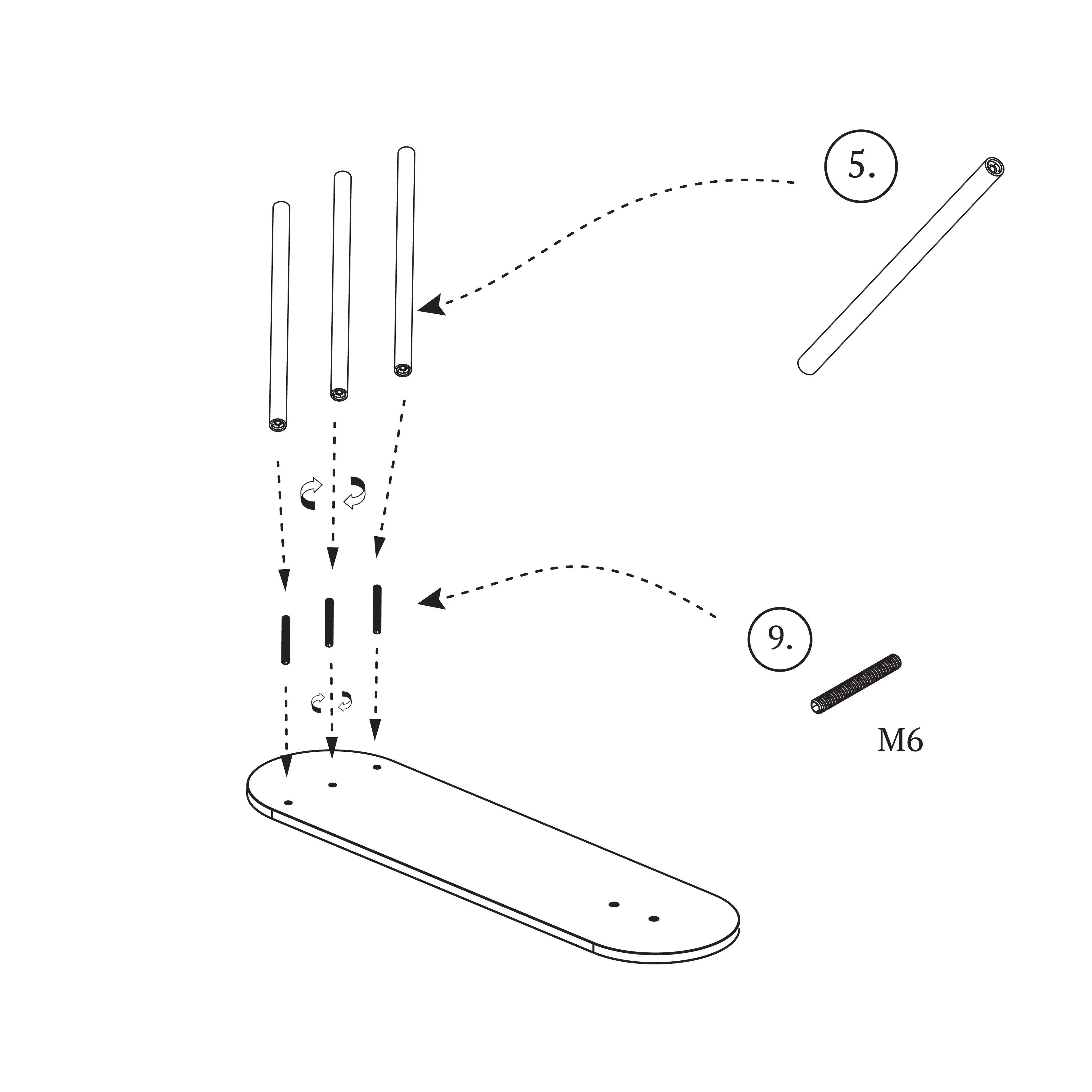

Zuerst steckst du die Gewindestifte in die Löcher mit den Gewindebuchsen. Die sind auf dem Bild mit der Nummer 9 markiert. Nachdem du die Stifte reingesteckt hast, schraubst du die ersten drei Rohre mit der Nummer 5 fest.

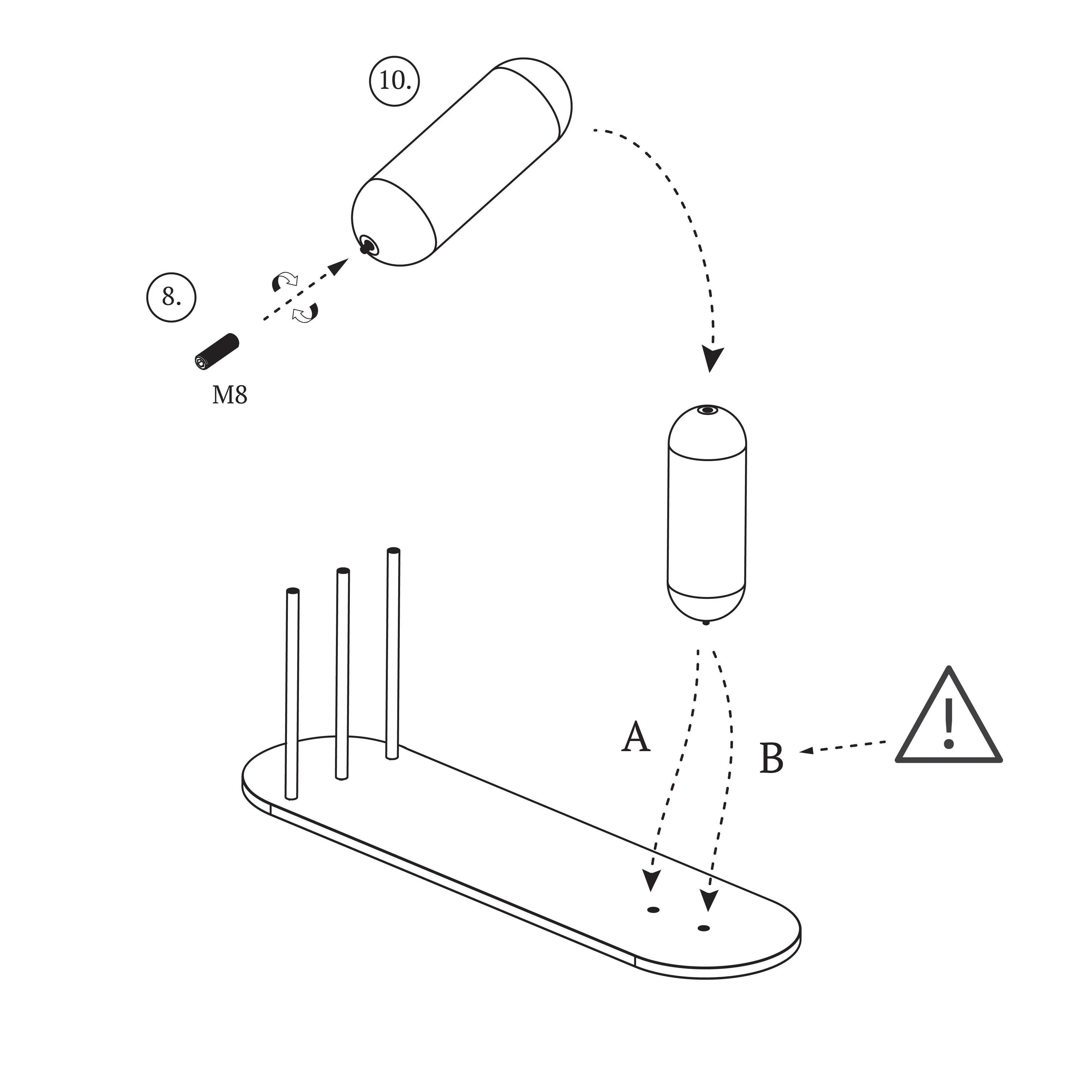

Wählen Sie als Nächstes den gedrehten Vollkörper aus, den Sie ganz oben auf dem Gestell platzieren möchten, und schrauben Sie einen M8-Gewindestift mit Nr. ein. Je nach Version des Gestells müssen Sie dann entscheiden, wo Sie den Block anschrauben möchten. Diese Entscheidung treffen Sie anhand der nächsten Zeichnung.

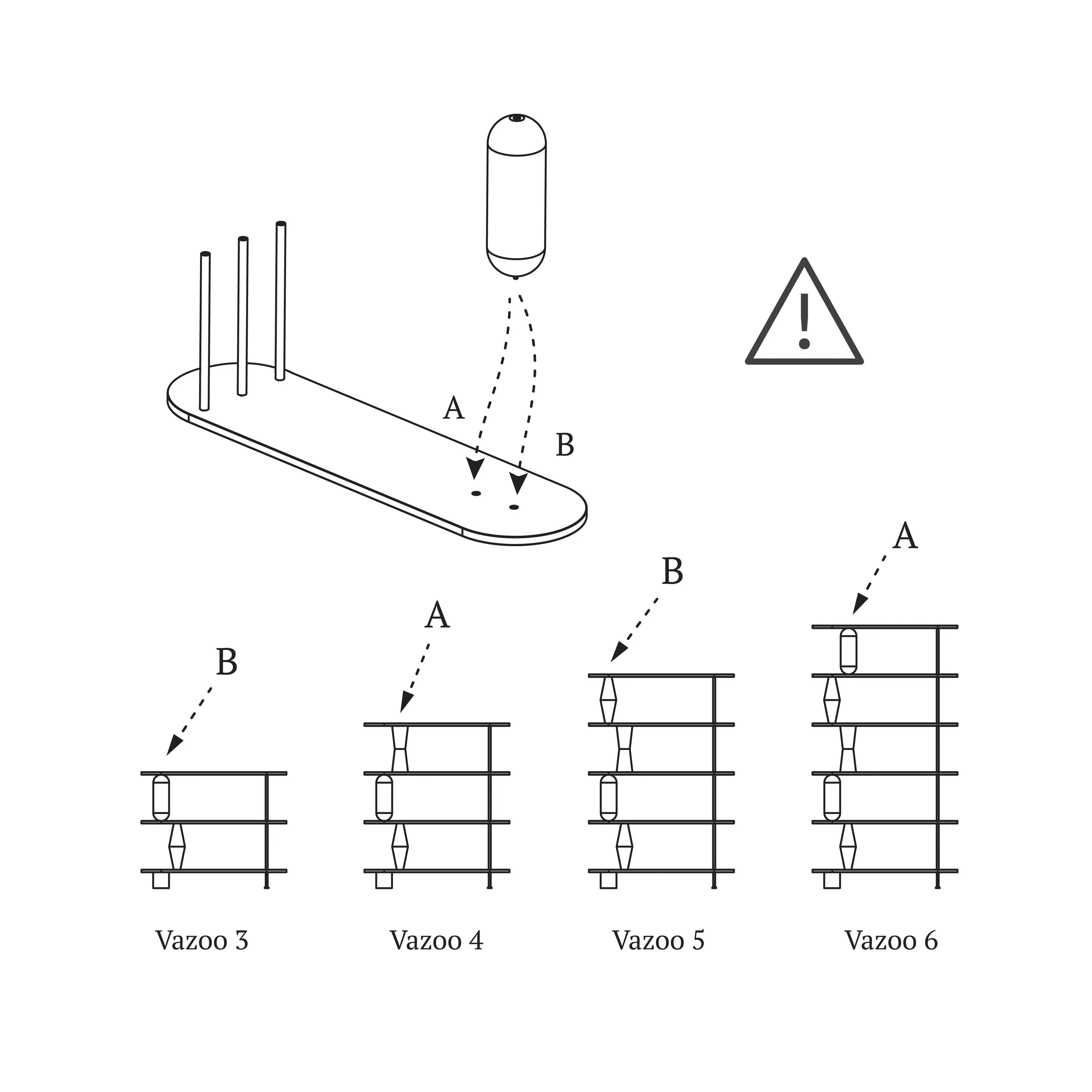

Die Feststoffe in den einzelnen Versionen des VAZOO-Regals befinden sich entweder an der Außenseite oder an der Innenseite des Regalbodens. Wenn Ihr Bücherregal eine ungerade Anzahl von Regalböden hat, z. B. VAZOO 3 Regalböden oder VAZOO 5 Regalböden, befinden sie sich an der Außenseite. Bei einer geraden Anzahl befinden sie sich immer an der Innenseite. Dieses Prinzip ist in der obigen Abbildung gut dargestellt.

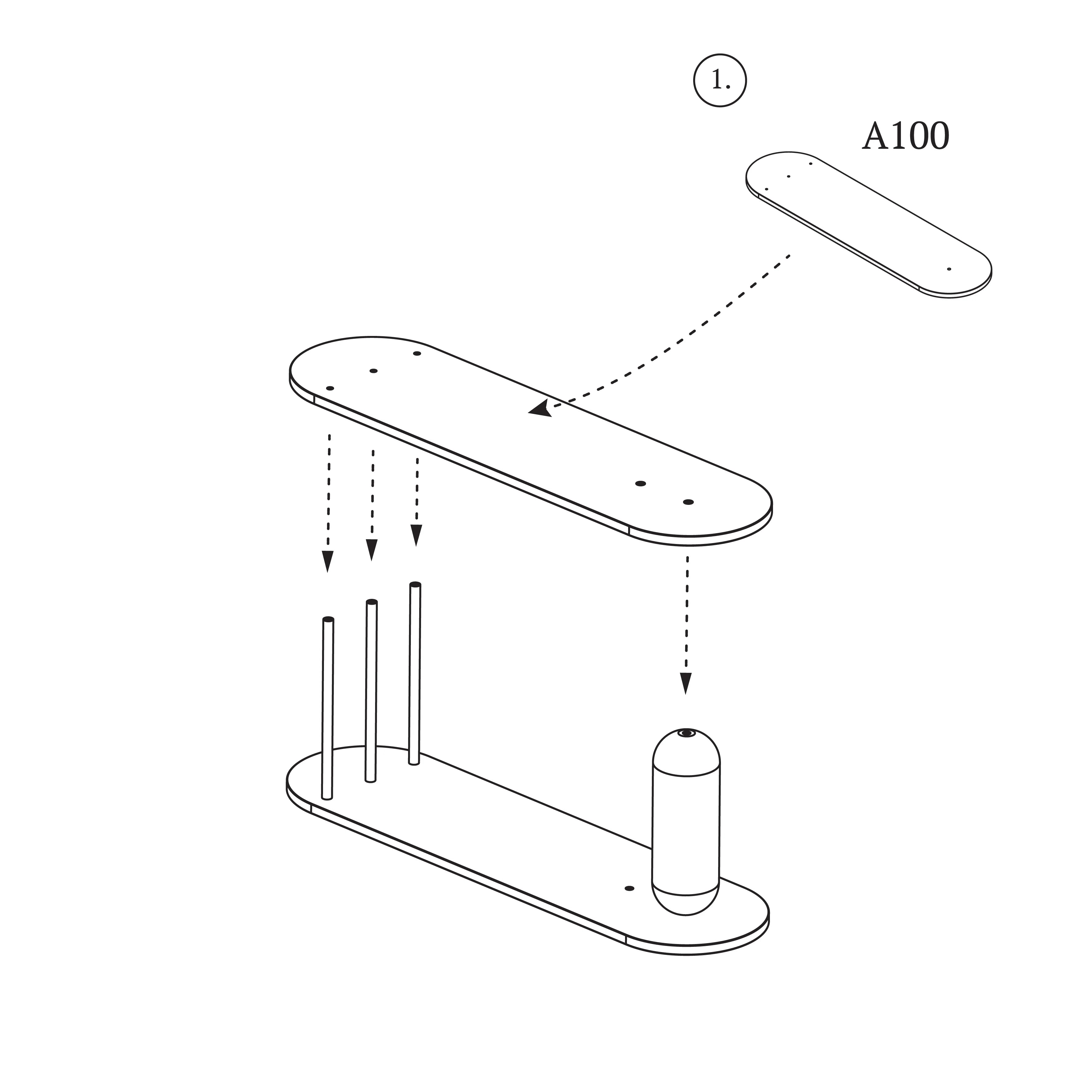

Nachdem Sie den Block festgeschraubt haben, ist es Zeit für das nächste Regal. (Regal A100 mit der Nummer 1) Platzieren Sie es so, dass die Löcher mit den Löchern im Block und in den Rohren übereinstimmen.

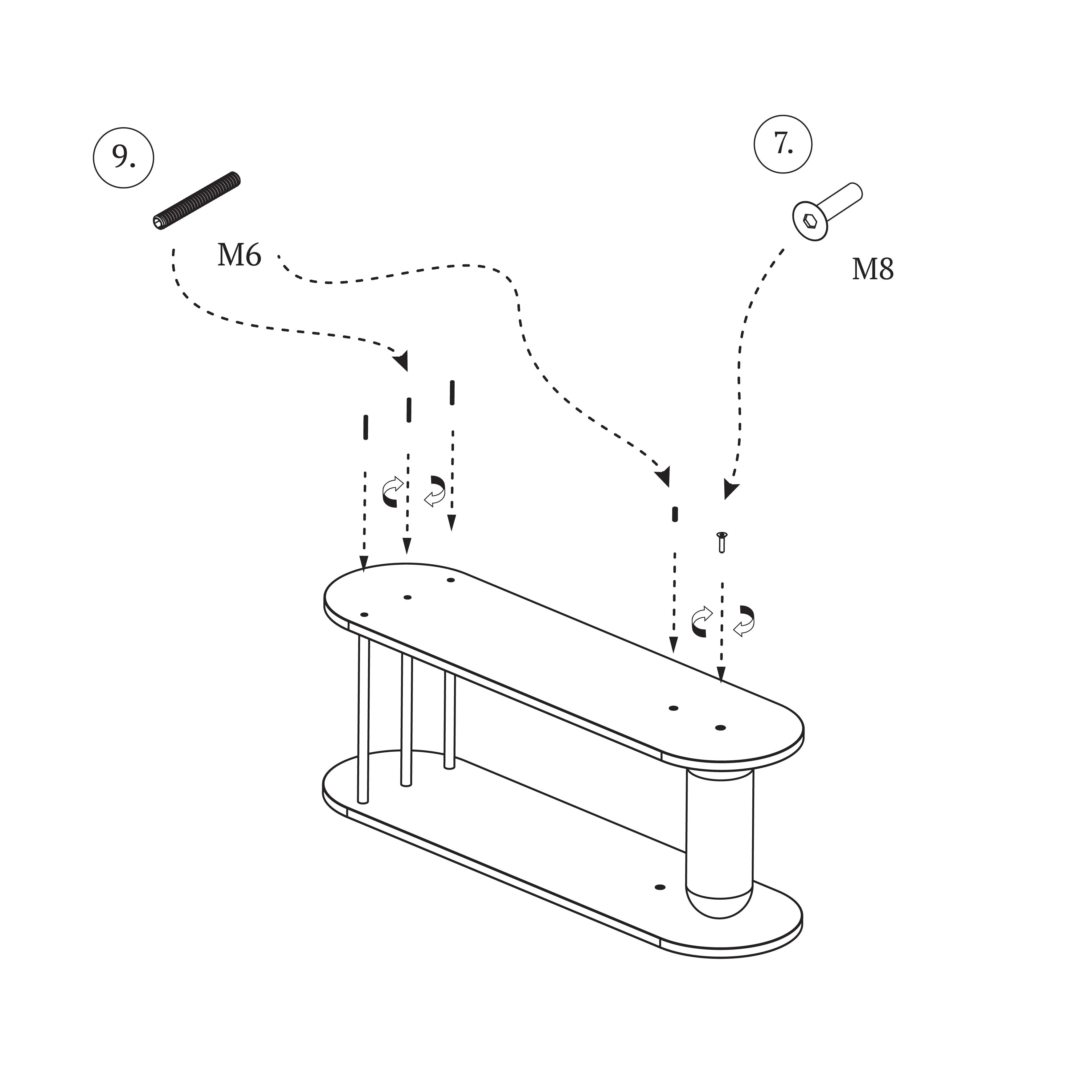

Stecken Sie die M6-Gewindestifte (Nr. 9) in die Bohrung und drehen Sie sie so, dass sie etwa 15 mm über die Tischplatte hinausragen. Wenn Sie beim Eindrehen einen Widerstand spüren, können Sie einen Inbusschlüssel verwenden. Auf der gedrehten Körperseite bringen Sie die M8-Schraube (Nr. 7) an.

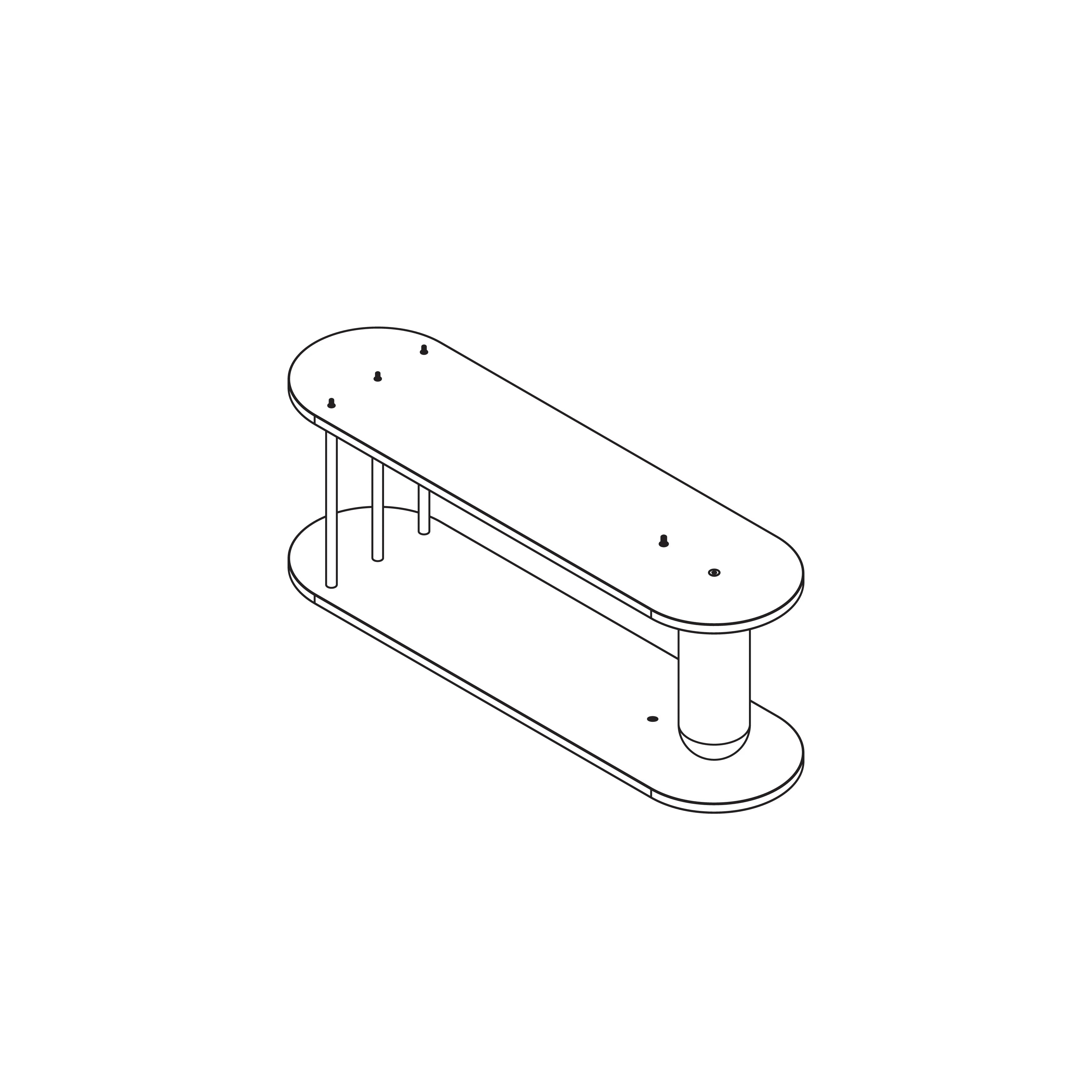

Nachdem Sie die Schrauben und Stifte eingeschraubt haben, sollte unser Set so aussehen.

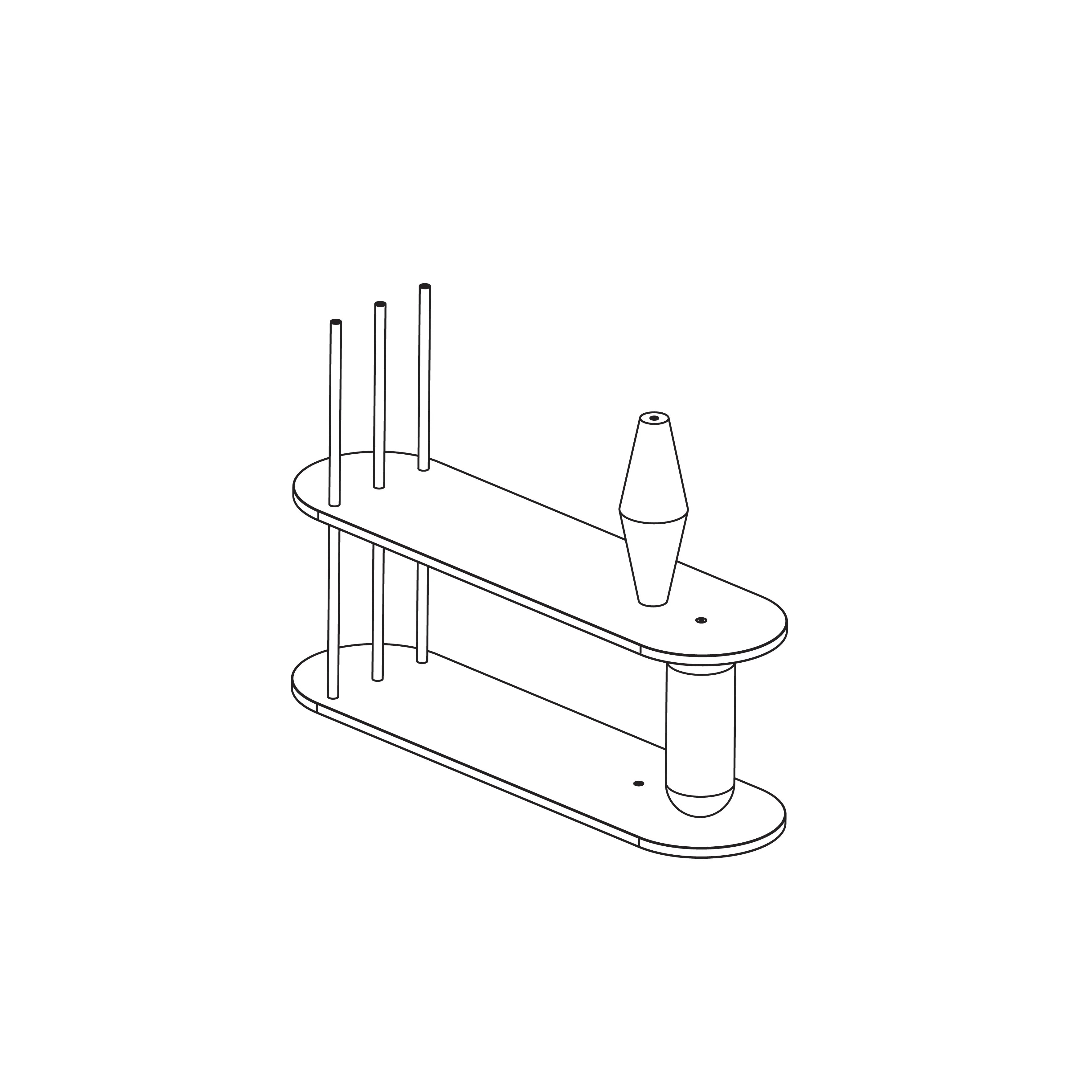

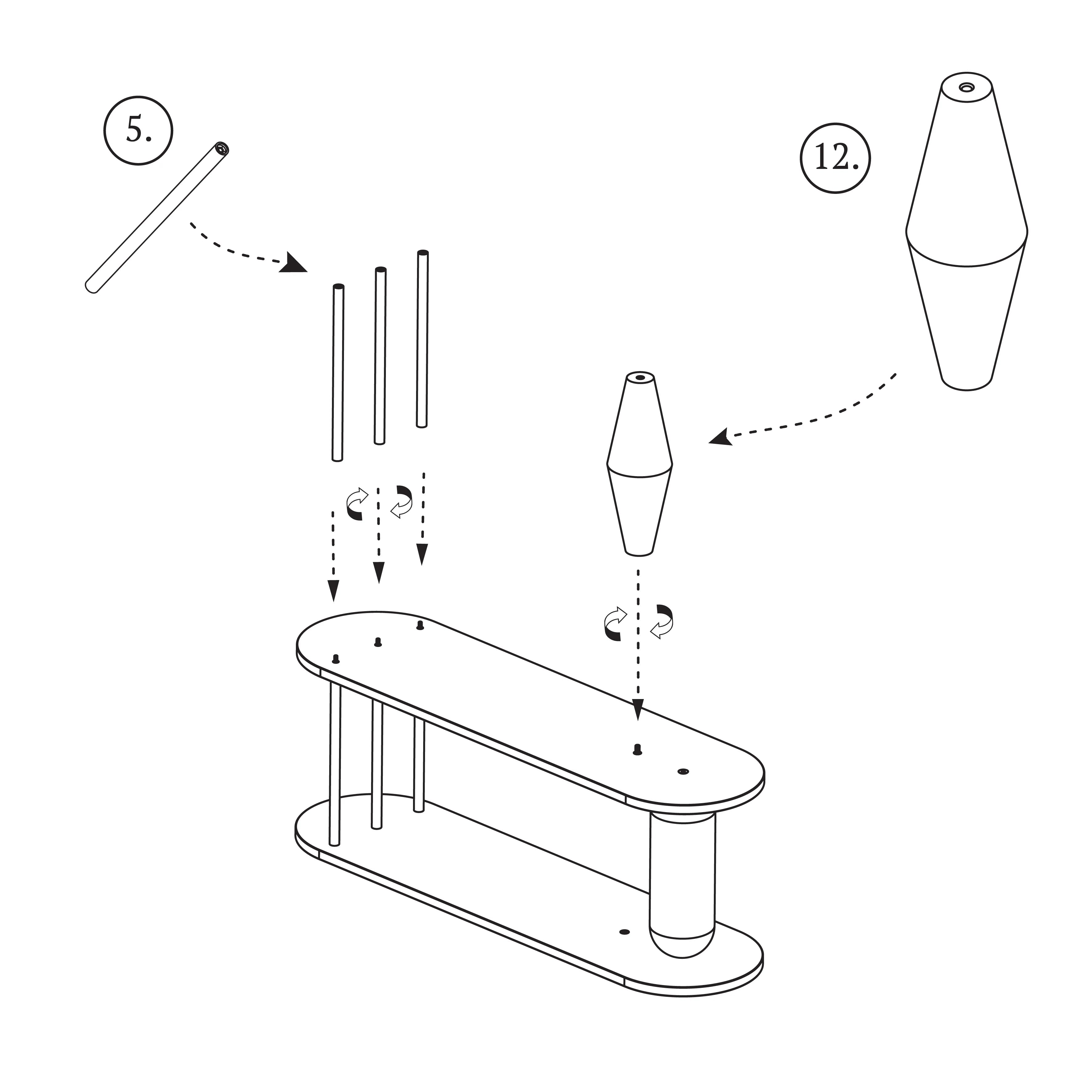

Ähnlich wie im vorherigen Schritt schrauben Sie die Gewinderohrstücke auf die hervorstehenden Gewinde. Dies können Sie von Hand tun. Verfahren Sie mit dem Vollmaterial genauso. Wenden Sie beim Verschrauben der Blöcke keine übermäßige Kraft an. Dies könnte dazu führen, dass das Element herausgerissen wird oder sich die Gewindebuchse im Material verdreht.

Stellen Sie sicher, dass die Komponenten richtig zusammenpassen und fest angezogen sind.

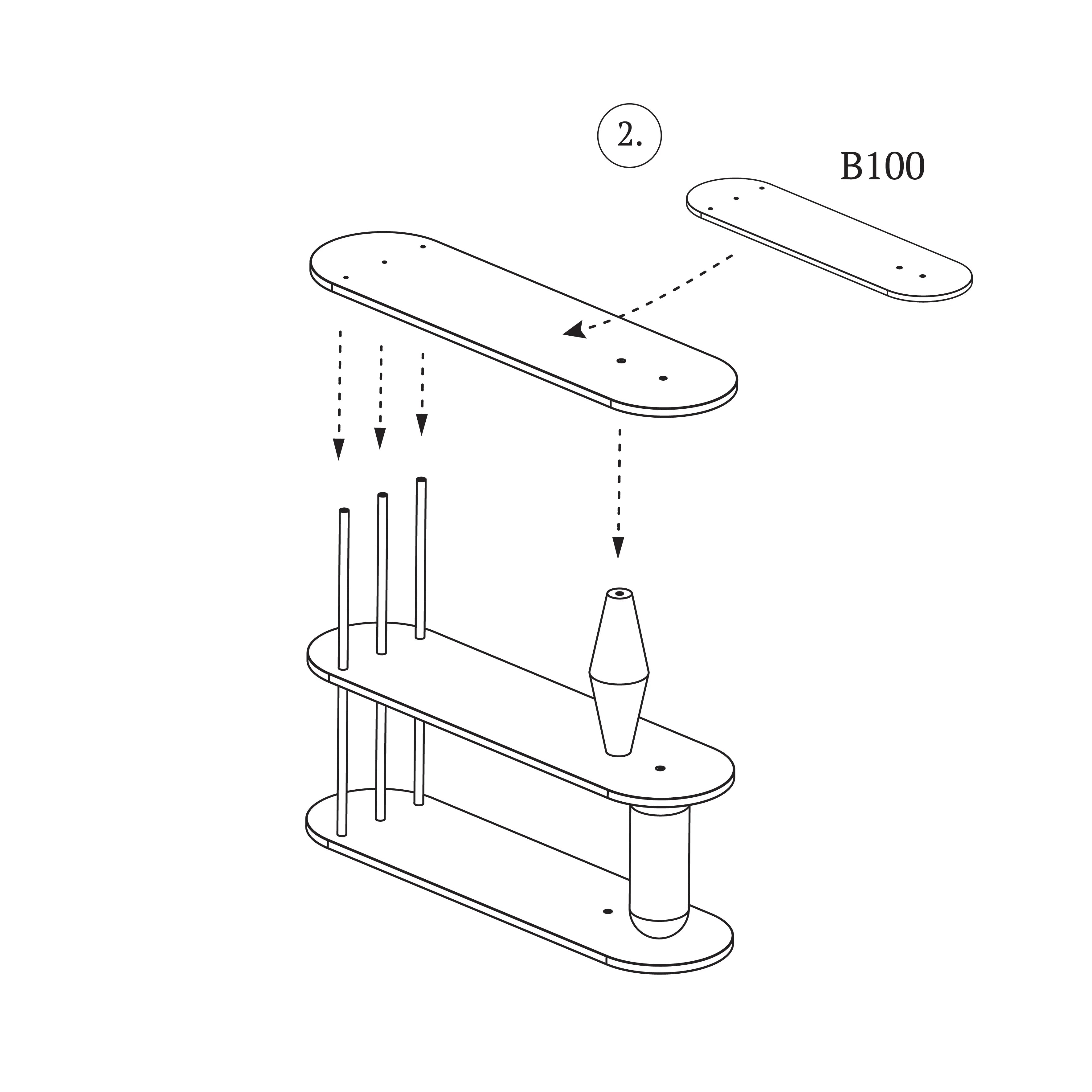

Das nächste Regal (B100 mit Nr. 2 – es wird unser unterstes Regal sein) auf die verschraubten Elemente setzen.

Stellen Sie sicher, dass die Löcher in der Ablage mit den Löchern in dem Regal übereinstimmen.

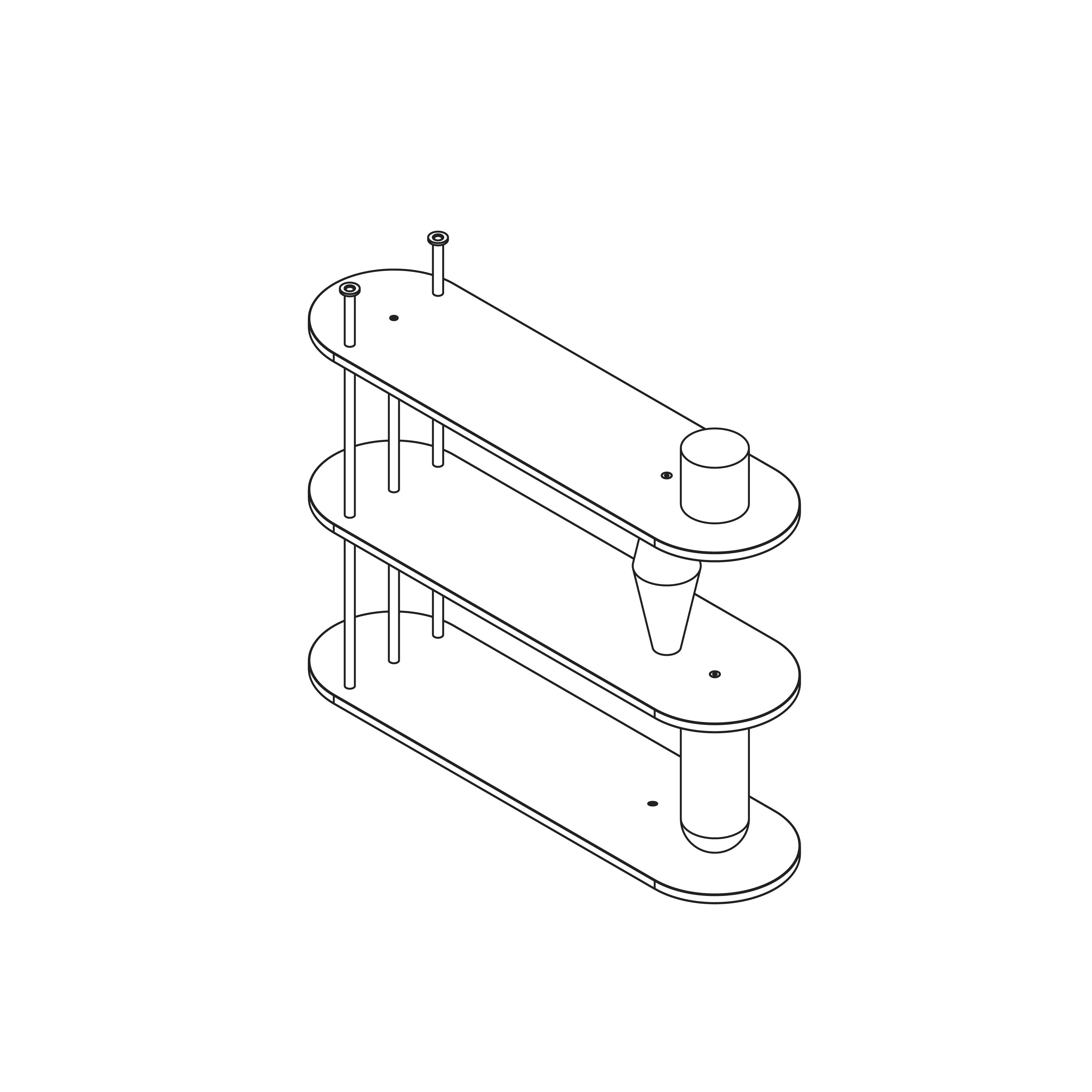

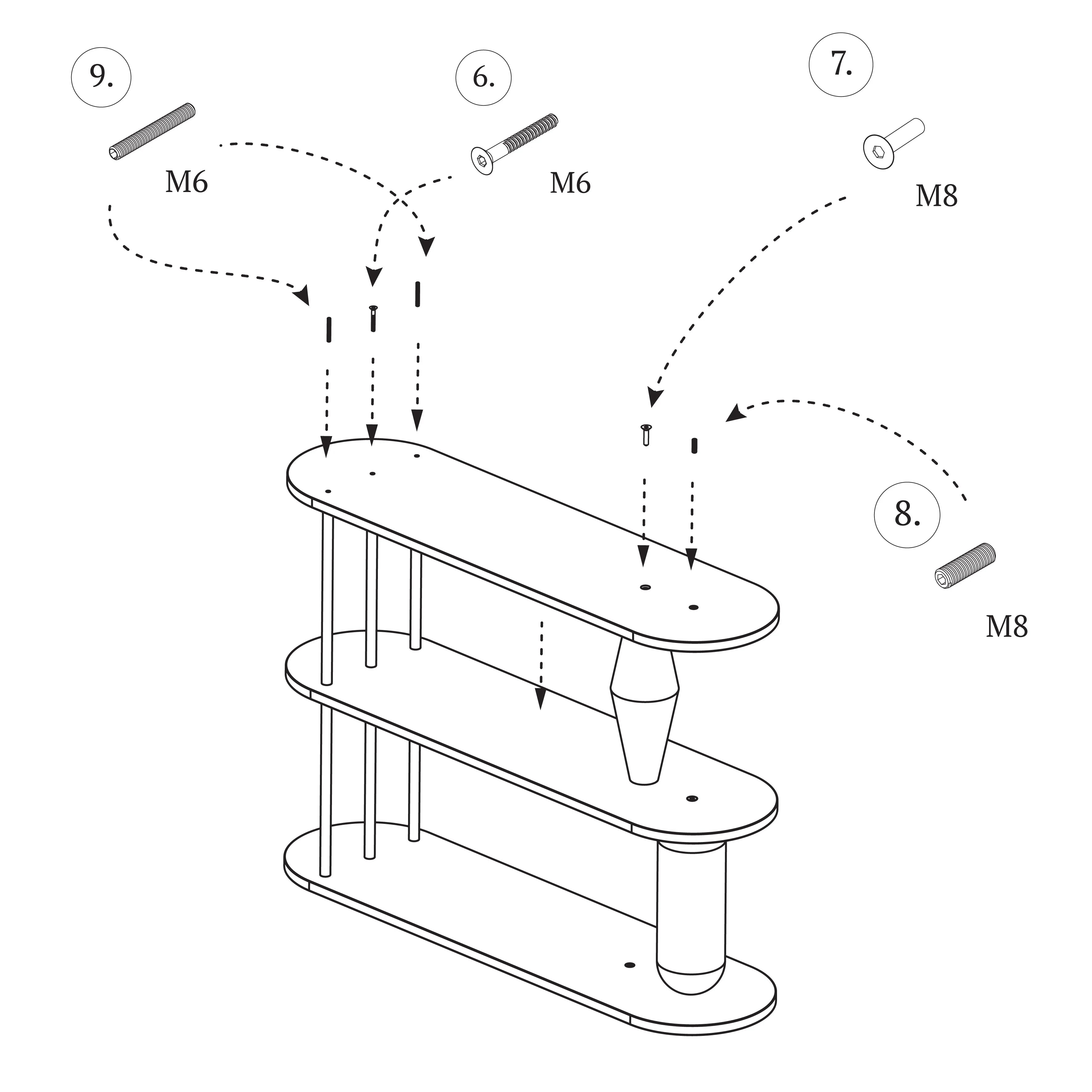

Befolgen Sie die gleichen Schritte wie bei der Montage des vorherigen Regalbodens. Stecken Sie die Stifte und Schrauben in die angegebenen Löcher. Lassen Sie die hervorstehenden Stifte so stehen, dass Sie die nächsten Elemente der Baugruppe daran befestigen können.

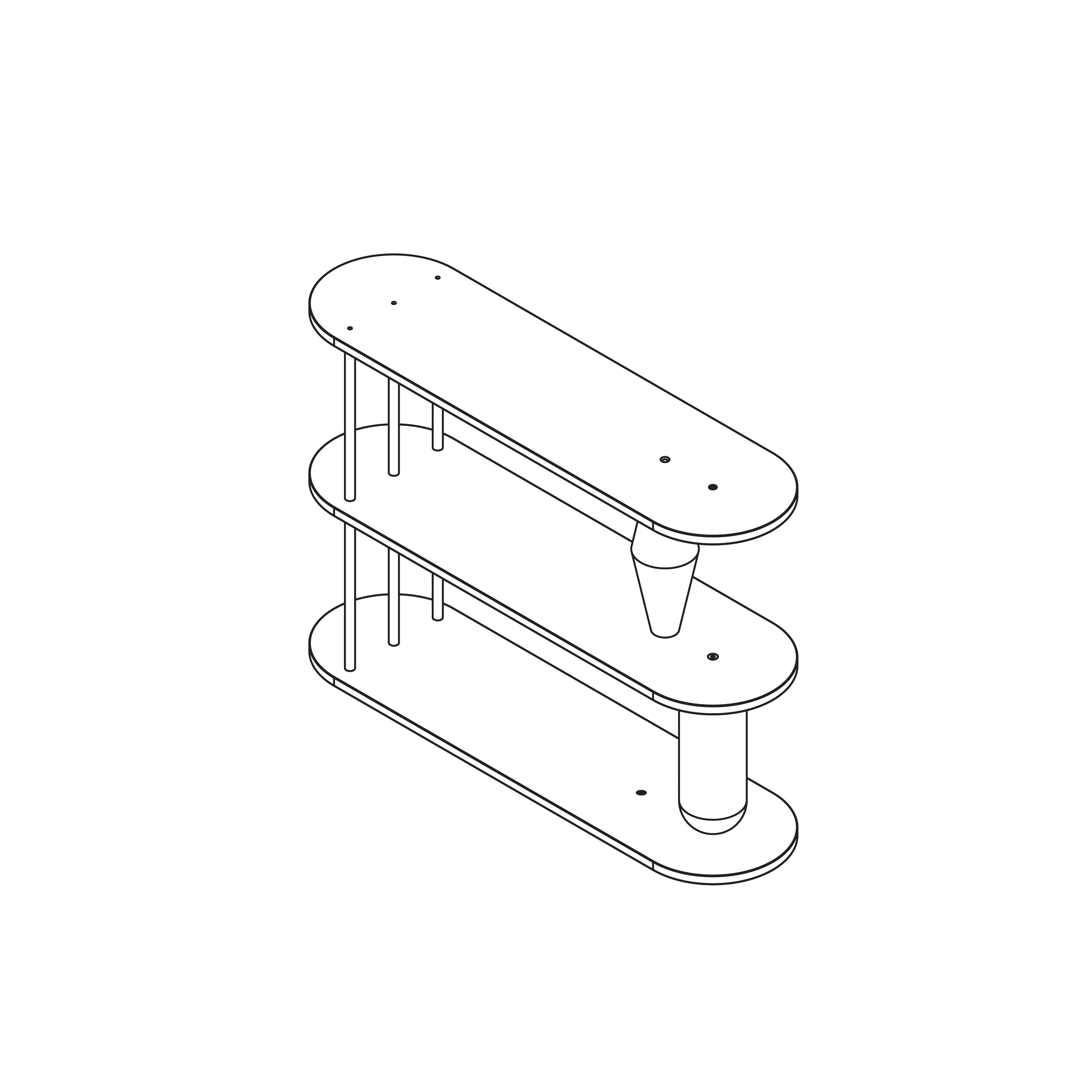

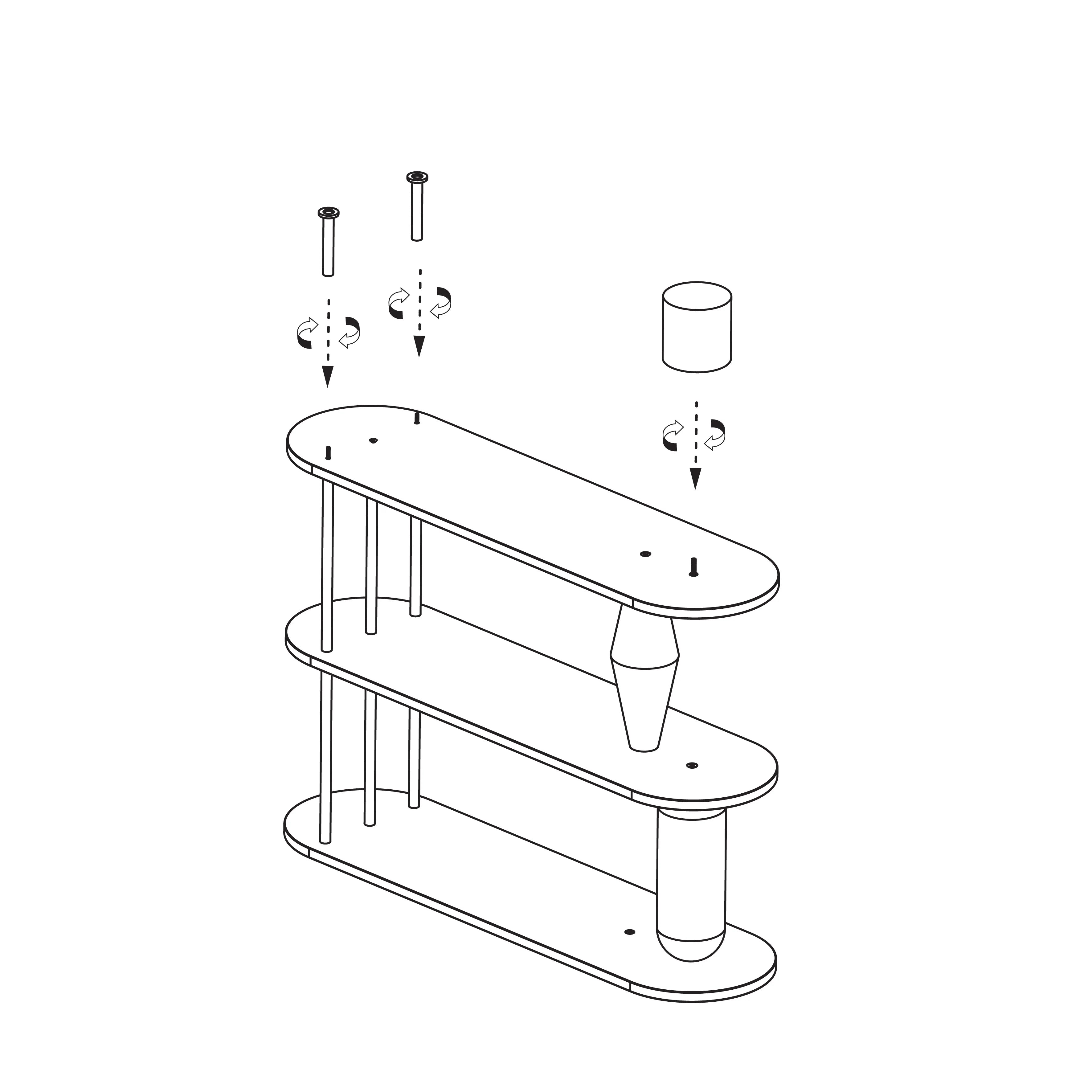

Die Beine des Gestells und der gedrechselte Korpus des Untergestells sollten auf die hervorstehenden Zapfen geschraubt werden.

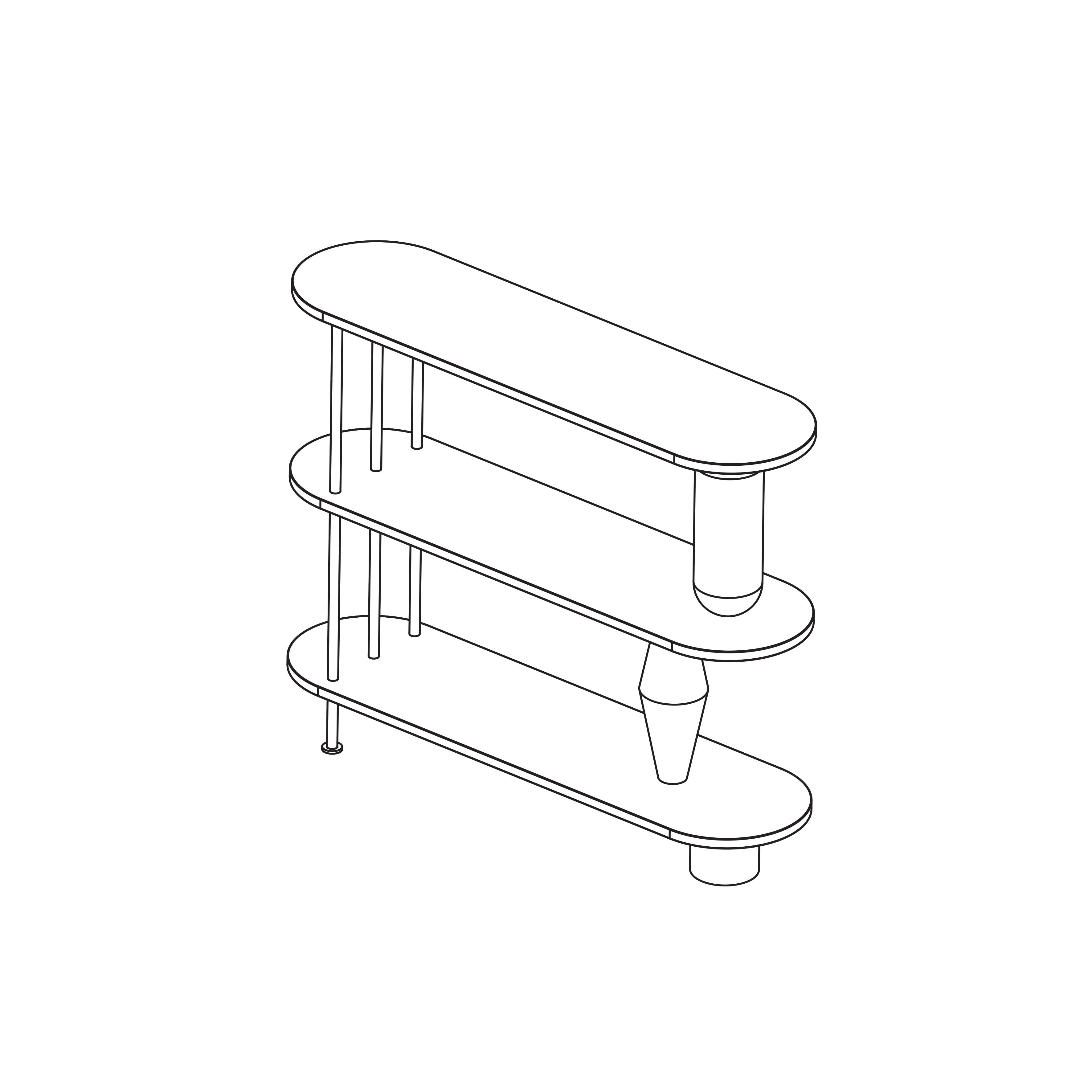

Das Regal ist fast fertig. Sie müssen nur noch überprüfen, ob sich in der gesamten Konstruktion keine beweglichen Teile befinden und ob alles gut festgezogen ist. Bereiten Sie dann einen Platz vor, an dem Sie das Regal auf seine Beine stellen können. Bitten Sie jemanden um Hilfe.

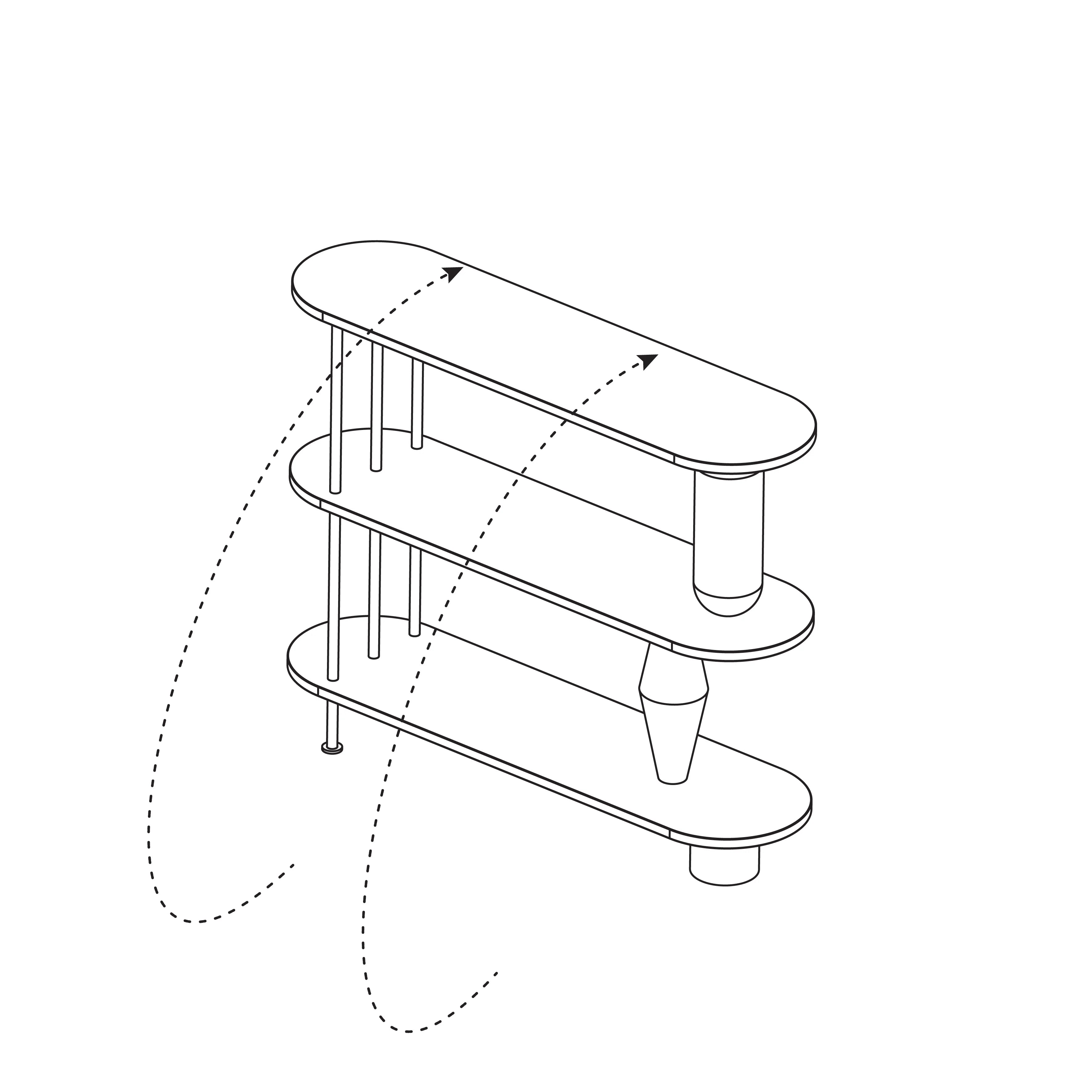

Wenn wir die Oberseite des Regals anfassen, können wir es umdrehen. Das Bücherregal sollte an der Wand stehen, und als Hersteller empfehlen wir, es an der Wand zu befestigen. Bereiten Sie einen geeigneten Aufstellungsort vor. Die Befestigung an der Wand sollten Sie selbst vornehmen.

Fertig!
